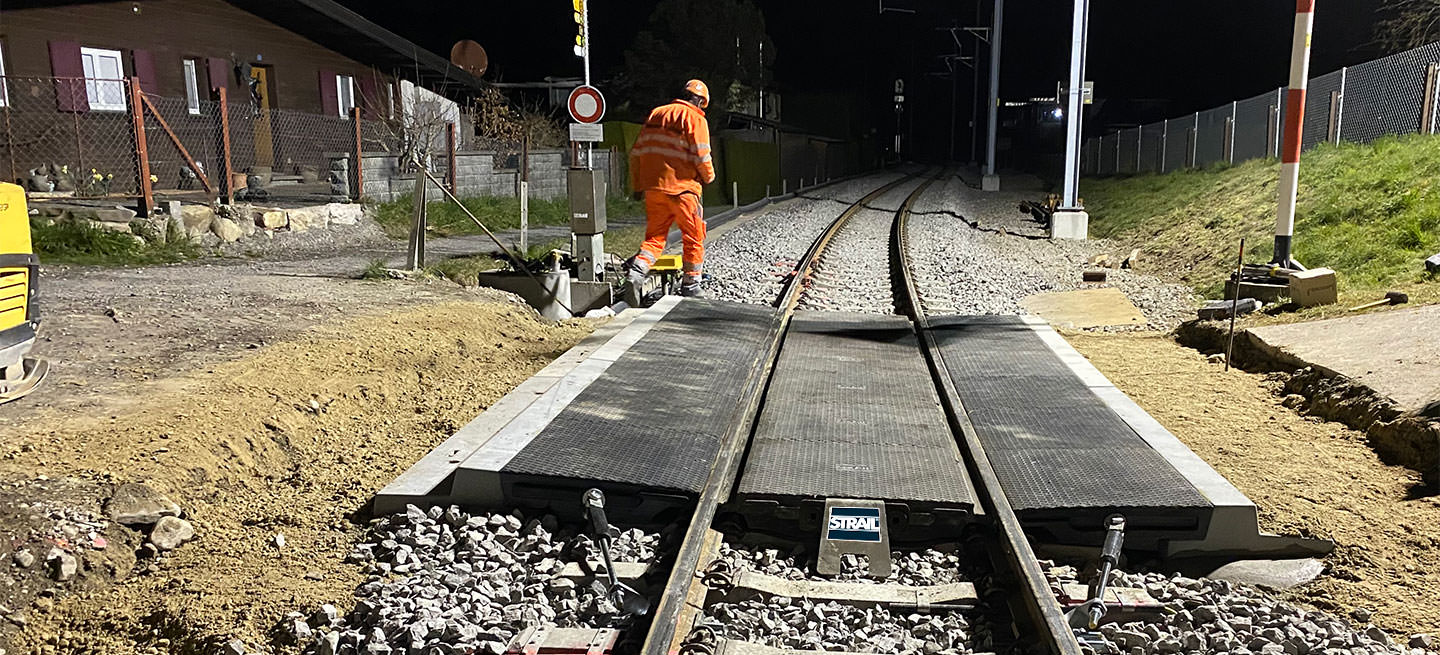

innoSTRAIL con cordolo in cemento, Svizzera

I FATTI

  • Luogo: Sachsel – Giswil, Svizzera
  • Titolare: Zentralbahn ZB
  • Prodotti: innoSTRAIL piastre interne ed esterne con cordoli-B
  • Lungh./Quantità: 5.40 m
  • Condizioni: Rotaie SBB I, traverse VÖV EM 2
  • Tempi: 31 marzo – 01 aprile 2020



I FATTI

  • Particolarmente economico > grazie a piastre lunghe 900 mm
  • Cordolo-B > veloce & semplice
    > senza parti di fondazione prefabbricate
    > senza scavo del pietrisco
    > senza intervento sul sottofondo
    > senza strato di compensazione
  • montaggio veloce > brevi intervalli di chiusura



DETTAGLI

Negli ultimi anni, gli intervalli per i lavori su binari e strade, sono diventati sempre più brevi.

Di conseguenza, anche il tempo a disposizione per la costruzione di attraversamenti é sempre più breve.
Per questo motivo, si é optato, per il progetto in questione, a favore del sistema indipendente dalla divisione delle traverse innoSTRAIL,
in combinazione con il cordolo in calcestruzzo senza fondazione.

La messa in opera é stata eseguita da quattro operai della società di costruzioni ferroviarie Meier + Jäggi AG.

In sole tre ore, si é riusciti a mettere in opera l‘intero attraversamento di 5,4 m di lunghezza.
In questo stesso arco di tempo, si é riusciti a montare anche tutti i cordoli, nonché le piastre sia interne che esterne.

Dato che il cordolo-B viene messo in opera senza necessitare di calcestruzzo, non si necessita di conseguenza di tempi di indurimento dello stesso. Così facendo, l‘attraversamento, può essere transitato, direttamente al termine della messa in opera.

Una combinazione veloce!

innoSTRAIL + B-Bordstein Einbau, Schweiz

Foto1 // Apporto ghiaia sabbiosa (scudatura della piattaforma)
compresa la compattazione con vibro-piastra 500 Kg.

innoSTRAIL + B-Bordstein Einbau, Schweiz

Foto 2 // Cordolo-B dopo la messa in opera (tempi necessari,
compreso lo scavo e l‘apporto di sabbia-ghiaia: 1 ora).
